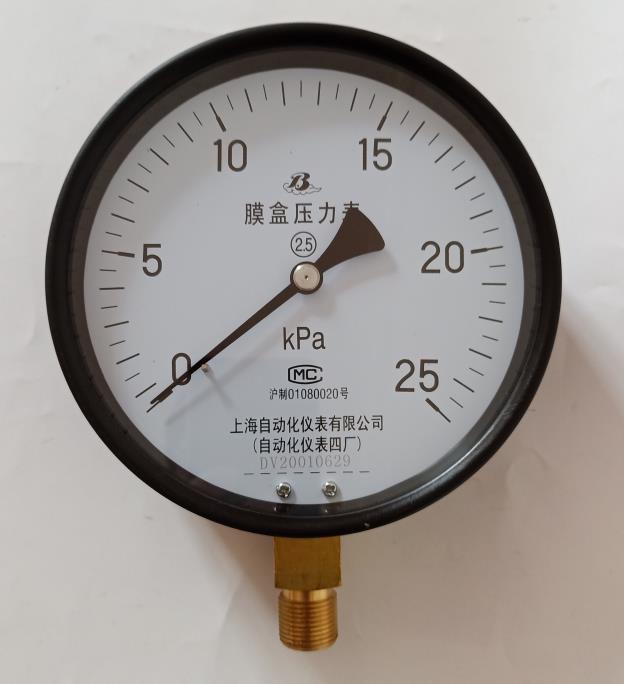

上海自动化仪表四厂YE-150膜盒压力表
发表时间:2022-07-28     阅读次数:     字体:【

产品简介

上海自动化仪表四厂YE-150膜盒压力表适用于测量对铜合金不起腐蚀作用,无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上,本仪表可以就地安装并现场指示。


主要技术指标

◆标度范围、精确度等级及重量

型号

标度范围kPa

精确度等级基本误差限±%

重量kg

正压

负压

正负压

YE-75

YE-100

YE-150

0-1.6

-1.6-0

-0.8-0.8

2.5

0.5

0-2.5

-2.5-0

-1.2-1.2

0-4

-4-0

-2-2

0-6*

-6-0

-3-3

0-10*

-10-0

-5-5

0-16*

-16-0

-8-8

0-25*

-25-0

-12-12

0-40*

-40-0

-20-20

注:YE-75、100仅生产*规格

◆工作位置、环境:仪表垂直安装,工作环境温度-25-55℃,相对湿度不大于80%,并且周围空气中不含有腐蚀仪表的有害气体。

◆温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10

导(测)压系统及外壳等主要零件的材质

零件名称

材料牌号

接头

黄铜HPb59-1

膜盒

锡青铜QSn6.5-0.1

齿轮传动机构

HPb59-1

表壳、罩壳

冷轧铜板20


结构原理

◆仪表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。

◆仪表的工作原理是基于波纹膜盒在被测介质的压力作用下,其自由端产生相应的弹性变形,再经过拔杆一齿轮传动机构的传动并予放大,由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。


外形尺寸 单位(mm)

型号

D

H1

L

d

h

S

YE-75

77

71

14

M16×1.5

14

17

YE-100

100

90

20

M20×1.5

17

22

YE-150

150

118

20

M20×1.5

17

22
