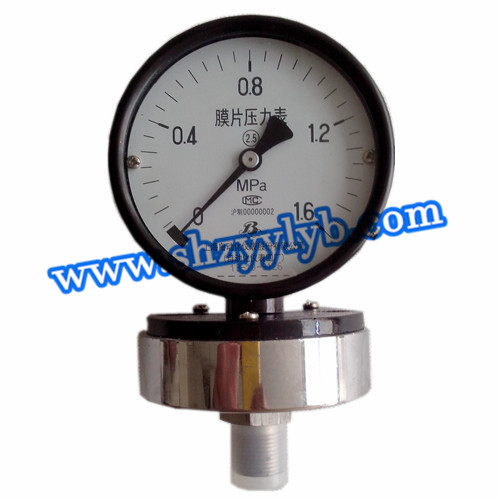

YPF系列膜片压力表
产品简介
上海自动化仪表四厂膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性能取决于膜片材料
结构原理
仪表由测量系统（包括法兰接头、波纹膜片）、传动指示机构（包括连杆、齿轮传动机构、指针和度盘）和外壳（包括表壳和罩圈）等组成。仪表外壳为防溅结构，具有较好的密封性，故能保护内部机构免受污秽侵入。
仪表的作用原理是基于弹性元件（测量系统上的膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指标
◆精确度等级：2.5
◆使用环境温度：-40~+70°C；相对湿度不大于90%
◆温度影响：使用温度偏离20±5°C时，其温度附加误差不大于0.04%/℃
◆工作位置：垂直安装
◆外壳防护等级：IP64
型号表示
◆标度范围、外形尺寸及重量
型 号 | 标度范围 | 承压部尺寸D1 | 表壳外径D | 重量Kg |
YPF-100A | 0~0.06、0~0.1、0~0.16、0~0.25、 0~0.4、0~0.6、0~1、0~1.6、0~2.5、 -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、 -0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4MPa | ￠85 | ￠100 | 1.6 |
YPF-100B
YPF-100B-F |
￠115 |
YPF-150A | ￠85 | ￠150 | 1.8 |
YPF-150B
YPF-150B-F |
￠115 |
YPF-100B
YPF-100B-F | 0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40*； -1.6~0、-2.5~0、-4~0、-6~0、 -10~0*、-16~0、-25~0、-40~0*； -0.8~0.8、-1.2~1.2、-2~2、-3~3、 -5~5、-8~8、-12~12、-20~20*KPa | ￠160 | ￠100 | 2.9 |
YPF-150B
YPF-150B-F | ￠160 | ￠150 | 3.2 |
*0-40、-40-0、±20KPa规格承压部尺寸D1为￠85
◆导压系统及外壳等主要零件的材质
型号 | 名称 | 导压系统 | 表壳材料 |
膜片 | 法兰接头 | 密封垫圈 |
YPF-100A | 膜片压力表 | Cr15Ni7Mo（PH15-7Mo）316L(≤25KPa） | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
YPF-150A |
YPF-100B | 不锈钢膜片压力表 | 聚四氟乙烯 | 1Cr18Ni9 |
YPF-150B |
YPF-100B-F | 法兰不锈钢膜片压力表 |
YPF-150B-F |
外形尺寸 单位：mm
| YPF-100A | YPF-100B | YPF-100B-F | YPF-150A | YPF-150B | YPF-150B-F |
D | ￠100 | ￠110 | ￠110 | ￠150 | ￠160 | ￠160 |
H | 66 | 66 | 66 | 91 | 91 | 91 |
h | 32 | 32 | 36 | 32 | 32 | 36 |
