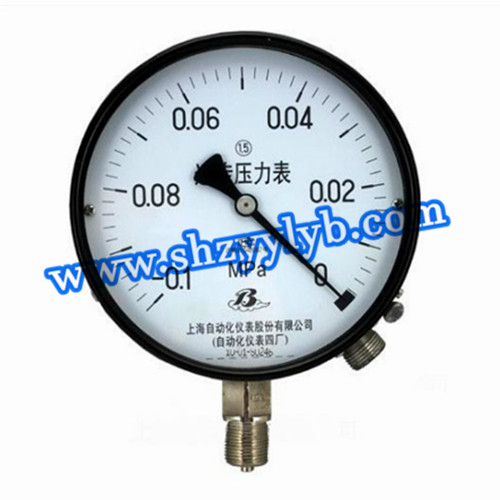

YTZ-150远传压力表-0.1-0MPa
产品型号:YTZ-150
产品产地:上海嘉定区昌吉路28号
发布日期:2021-09-26
浏览次数:
咨询电话:021-56629198
关 键 词:上海自动化仪表四厂,远传压力表,YTZ-150
下一个产品 上一个产品

详细介绍

产品简介

上海自动化仪表四厂YTZ-150电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置一滑线电阻式发送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。


主要技术指标

精确度等级:1.6级

发送器起始电阻值:3~20Ω

发送器满度电阻值:340~400Ω

发送器接线端①②外加电压不大于6V DC

滑线电阻式发送器接线图

使用环境条件:-40~60℃,相对湿度不大于85%,且振动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响。

温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃

重量:1.2kg


结构原理

本仪表由一个弹簧管压力表和一个滑线电阻式发送器等所组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴发生偏转时,电阻发送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出相应的读数值。同时,一次仪表也由指针指示出相应的压力值。


测量范围

测量范围 MPa

0~0.1,0~0.16,0~0.25,0~0.4,0~0.6

0~1,0~1.6,0~2.5,0~4,0~6

0~10,0~16,0~25,0~40,0~60

-0.1~0,-0.1~0.06,-0.1~0.15,-0.1~0.3

-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4

◆与二次仪表XMY-10压力数字显示仪及XMY-12压力数字显示控制仪(本公司生产)配套的接线图。


外形尺寸 单位:mm
